Neubau eines Produktions- und Verwaltungsgebäudes

smk - systeme metall kunststoff GmbH & Co. KG

Der Auftrag war der Neubau eines Produktions- und Verwaltungsgebäudes zur Entwicklung und Herstellung von Sonderprodukten, unter anderem für die Automobilindustrie.

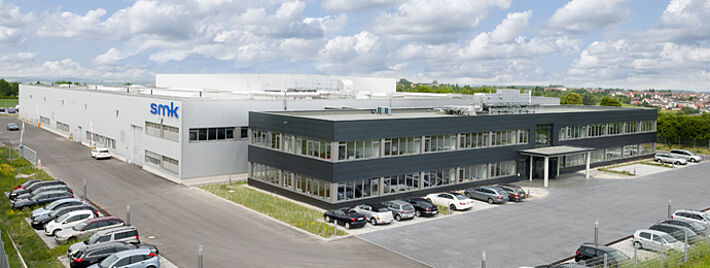

Der Gebäudekomplex besteht aus einer einstöckigen Produktionshalle mit vollautomatischem Hochregallager, Lager und Sozialtrakten. Das angrenzende zweistöckige Verwaltungsgebäude enthält die Bürobereiche, EDV-Zentrale, Kantine und Empfangshalle.

Herausragende Merkmale

2 Transformatoren (jeweils 630 kVA) im Betrieb gekoppelt
NSHV 14-feldrig, vorbereitet zur Einspeisung über Photovoltaik
16 Schaltschränke mit EIB/KNX Steuerung

Beschreibung

Mechanik:

  • Hallenbeheizung mit Dunkelstrahler
  • Freie Kühlung mit Nutzung der Sprinklerbecken als Pufferspeicher
  • Bürokühlung und -heizung über Betonkerntemperierung und Randzonenelemente
  • Nutzung anfallender Produktionsabwärme zur Gebäudeheizung

Elektro:

  • Errichtung der Energieversorgung und Verteilung in Form von Mittelspannungsschaltanlagen und Anbindung an das EVU Netz
  • Hochspannungsmessung sowie zwei gekoppelte Transformatoren über die Niederspannungshauptverteilung
  • Anschluss der hohen elektrischen Maschinenleistungen über Stromschienen und Kabel
  • Weitere Energieverteilung über diverse Unterverteilungen, Beleuchtungs- und Jalousiesteuerung über EIB/KNX in Tageslichtabhängigkeit und Visualisierung
  • Einbindung und Steuerung der Betonkernaktivierung
  • Erstellen der kompletten Daten- und Medientechnik, Brandmelde-, Blitzschutz-, Sprech-, Schranken-, Beleuchtungs- und Sicherheitsbeleuchtungsanlage, Zutrittskontrolle

Ähnliche Projekte

Büro- und Geschäftshaus

Weinheim

Dienstleistungen ROM Technik

Technische Daten

Zuluftvolumenstrom 18.000 m³/h
Kälteleistung 1 MW
Wärmeleistung 0,7 MW
Elektrische Leitungen 2.000 kVA
Datenpunkte 720 St.
Transformatoren 2 x 630 kVA, im Betrieb gekoppelt
NSHV 14-feldrig vorbereitet zur Einspeisung über Photovoltaikanlage
Schaltschränke 15 St., mit Steuerung EIB/KNX
Stromschienen 400 m, 250 - 1.000 A
Diverse Abgangskästen


Beginn: 2010

Fertigstellung: 2011

Objektdaten

Produktionsfläche 10.000 m²
