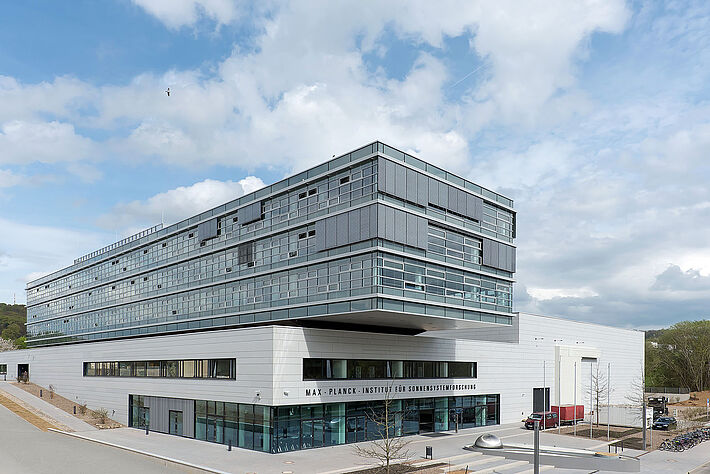

Neubau des Max-Planck-Instituts für Sonnensystemforschung

Max-Planck-Gesellschaft zur Förderung der Wissenschaften e.V.

Reinraumausbau im Rahmen des Institutneubaus zur Sicherstellung von Reinraumklassen ISO 8 bis 4 sowie D bis A nach GMP. Realisierung verschiedener Reinraumhöhen von 3,0 m bis 8,9 m, Reinraumhallen teilweise mit direkter Verbindung nach außen (Tore, Krananlagen). Versorgung von Reinraumarbeitsplätzen mit Medien- und Elektroanschlüssen.

Herausragende Merkmale

Automationstechnik Fabrikat ROM

Beschreibung

  • Montageplanung
  • Lieferung und Montage der lufttechnischen Installationen im Reinraumbereich
  • Reinraumdecken in begehbarer Ausführung
  • Reinraumwände (Fenster teilweise mit lichtdichter Verdunkelung)
  • Schnelllauf-Rolltore bis 7 m Höhe in Reinräumen
  • Doppelbodensystem im ISO-4-Bereich
  • Filter-Fan-Units mit Kühlern/Vorfiltern/Aktiv-Kohlefiltern (Einweg bzw. regenerierbar)
  • Elektroinstallationen
  • Automationstechnik und Monitoringsystem für GMP- und ISO-Bereiche

Ähnliche Projekte

Danfoss Silicon Power GmbH

Flensburg

Dienstleistungen ROM Technik

Technische Daten

Zuluftvolumenstrom 46.000 m³/h
Umluftvolumenstrom 420.000 m³/h
Anzahl FFU 379 St.
Anzahl Automationsstationen 6 St.
Reinraum Installationspaneele mit nachfolgenden Medien: 200 St.
Helium 5.0, Argon 5.0, Stickstoff 5.0, Stickstoff 6.0, Kohlendioxyd 5.0, Synthetische Luft 5.0, Kryp
Steckdosen 230 V und 400 V


Beginn: 2013

Fertigstellung: 2014

Objektdaten

Bruttogeschossfläche 2.650 m²
Reinraumfläche GMP 75 m²
Reinraumfläche ISO 2.350 m²
Reinraumklasse nach GMP A-D
Reinraumklasse nach ISO 4-8



Max-Planck-Gesellschaft zur Förderung der Wissenschaften e.V.
Hofgartenstraße 8
80539 München
Standort:
Justus-von-Liebig-Weg 3
37077 Göttingen
