Sanierung des Klinikums am Steinenberg in Reutlingen

Kreiskliniken Reutlingen GmbH

Die Sanierung im Bestand unter dem Hauptaspekt eines gesicherten Krankenhausbetriebes war die Aufgabe. Der Umbau musste unter laufendem Betrieb erfolgen. Hierbei war besonders auf die gesicherte Dampfversorgung für Sterilisationen und nur äußerst kurzweilige Unterbrechungen bei der Heizungs- und Trinkwasserversorgung zu achten.

Beschreibung

Mechanik:

  • Neustrukturierung Energiezentrale – Optimierung Wärmeversorgung
  • Umrüstung eines bestehenden Nahwärmedampfnetzes in PWW-Netz & Umstellung der zentralen Trinkwarmwasserbereitung (TWW) in dezentrale Warmwasseraufbereitungen

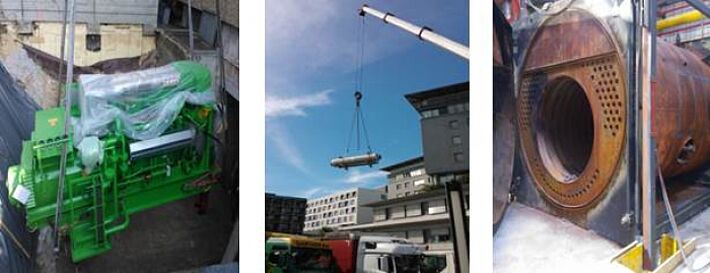

  • Umbau Energiezentrale: Demontage bestehender Dampfkessel, Installation zwei neuer Dampfkessel und zwei BHKW-Modulen, Aufbau zentraler Pumpenwarmwasser (PWW)-
  • Versorgung für das Nahwärmenetz - Versorgung PWW aus BHKW, Dampfübertragungsstationen & Fernwärmeübergabestation – Umrüstung bestehender Trinkwarmwasserspeicher zu Heizungspufferspeicher

Elektro:

  • Lieferung, Montage und Inbetriebnahme einer Mittelspannungsanlage sowie einer Gleichspannungsversorgung
  • Einbindung der Mittelspannungsschaltanlage in den vorhandenen Mittelspannungsring

Dienstleistungen ROM Technik

Technische Daten

2 Dampfkessel mit integr. 4 Zug für Abgaswärmenutzung aus BHKW-Modulen
Dampfleistung je Kessel 1.791 kg/h
Dampfleistung je Zug 258 kg/h
1 Wasserservicemodul (Speisewasserbehälter) 6.000 kg/h
2 BHKW Module je 520 kW
Elektrische Spannungserzeugung 10,5 kV
Thermische Leistung (inkl. Abgaskühlung von 178°C auf 120°C) 403 kW
Termische Leistung Dampf 6 bar abs. (Abgaskühlung von 480°C auf 178°C) 246 kW
2 Wärmeüberträgerstationen Dampf PWW, je Station 2.000 kW
Fernwärmeübergabestation 4.000 kW
5 Trinkwassererzeugungsanlagen, je Anlage
Leistung 250 kW
Reaktorspeicher + Spitzenspeicher 500 l / 850 l
1 Mittelspannungsschaltanlage 7feldrig Leistungsschaltertechnik 10 kV
1 Gleichspannungsanlage 220 V DC


Beginn: 2013

Fertigstellung: 2014

Objektdaten



Kreiskliniken Reutlingen GmbH
Steinenbergstraße 31
72764 Reutlingen
